브라우저 표준
웹 브라우저는 HTML과 CSS명세에 따라 HTML파일을 해석하고 표시한다. 명세는 웹 표준화 기구인 W3C (World Wide Web Consortium)에서 정한다 → 호환성 좋아짐

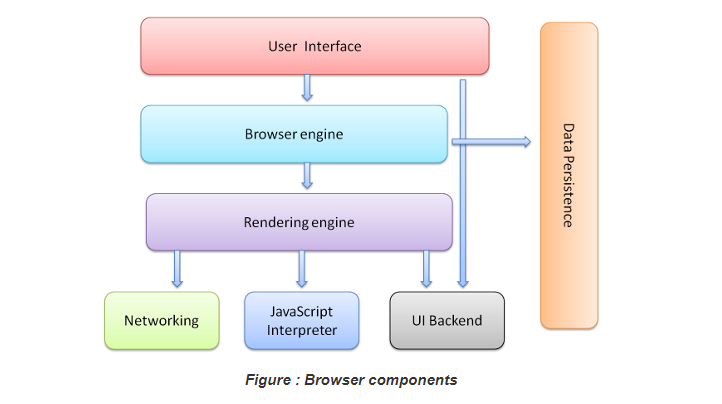

브라우저 기본 구조
- User Interface
- 주소 표시줄, 이전/다음 버튼, 북마크 메뉴 등 요청한 페이지를 제외한 나머지 부분
- Browser engine
- 사용자 인터페이스와 렌더링 엔진 사이의 동작 제어
- 브라우저마다 브라우저 엔진 가지고 있다.
- Rendering engine
- 요청한 콘텐츠를 표시. HTML과 CSS를 파싱하여 화면에 표시
- Networking
- HTTP 요청과 같은 네트워크 호출에 사용됨
- Java interpreter
- 자바스크립트 코드를 해석하고 실행
- UI Backend
- 콤보박스와 창 같은 기본적인 장치를 그림. 플랫폼에서 명시하지 않은 일반적인 인터페이스
- OS 사용자 인터페이스 체계를 사용
- Data Persistence
- 자료를 저장하는 계층
- 쿠키와 저장하는 것과 같이 모든 종류의 자원을 하드 디스크에 저장
크롬은 대부분의 브라우저와 달리 탭마다 별도의 렌더링 엔진 인스턴스를 유지한다고 한다.
탭마다 독립된 프로세스로 처리된다.
렌더링 엔진
렌더링 엔진의 역할
- 요청 받은 내용을 브라우저 화면에 표시
- HTML 및 XML 문서와 이미지 표시 가능
이 글에서 다루는 브라우저인 파이어폭스, 크롬, 사파리는 두 종류의 렌더링 엔진으로 제작
파이어폭스 : 게코(Gecko) 엔진
사파리, 크롬 : 웹킷 (Webkit) 엔진
동작 과정
렌더링 엔진은 통신으로부터 요청한 문서의 내용을 얻는 것으로 시작한다. 문서의 내용은 보통 8KB단위로 전송한다.

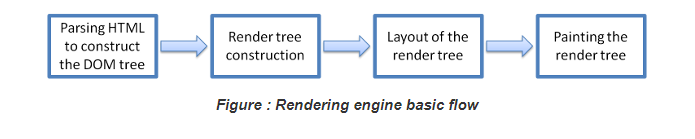

다음은 렌더링 엔진의 기본적인 동작과정이다.
*파싱 : 문자단위로 하나하나 해석해서 이 내용이 가직 의미들을 파악
- DOM 트리 구축을 위한 HTML 파싱
- 태그를 DOM 노드로 변환
- 트리형태로 데이터들을 가지고 있게 된다.
- 렌더 트리 구축
- CSS 스타일 정보 파싱
- 스타일정보와 + HTML표시 규칙
- 렌더트리는 색상과 면적과 같은 시각적 속성이 있는 사각형 포함 → 화면에 순서대로 표시
- 렌더트리 배치
- 각 노드가 화면의 정확한 위치에 표시되는 것
- 렌더트리 그리기
- UI 백엔드에서 렌더트리의 각 노드를 가로지르며 형상을 만들어는 과정
일련의 과정들이 점진적으로 진행된다. 좀 더 나은 사용자 경험을 위해 빠르게 내용을 표시하는데 모든 HTML을 파싱할때까지 기다리지 않고 배치와 그리기 과정 시작한다. 네트워크로부터 나머지 내용이 전송되기를 기다리는 동시에 받은 내용의 일부를 먼저 화면에 표시하는 것이다.

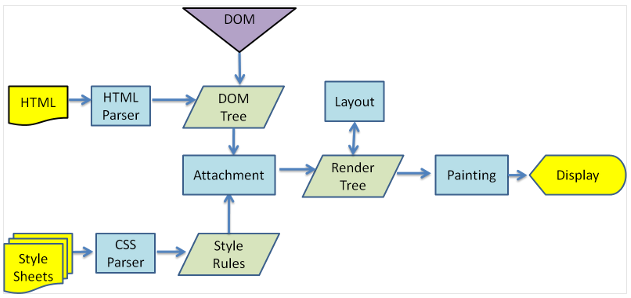

렌더링 엔진마다 다르지만 위에 그림은 웹킷의 동작과정이다.
파싱
문서파싱
- 브러우저가 코드를 이해하고 사용할 수 있는 구조로 변환하는 것
- 파싱 결과 구조를 파싱 트리 (parse tree) , 문법트리(syntax tree) 라고 부른다.

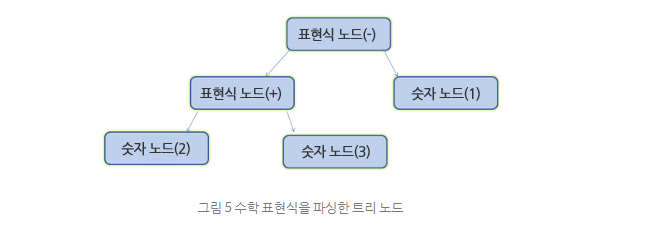

- 위에 사진은 2+3-1 같은 표현식을 파싱한 트리노드이다.

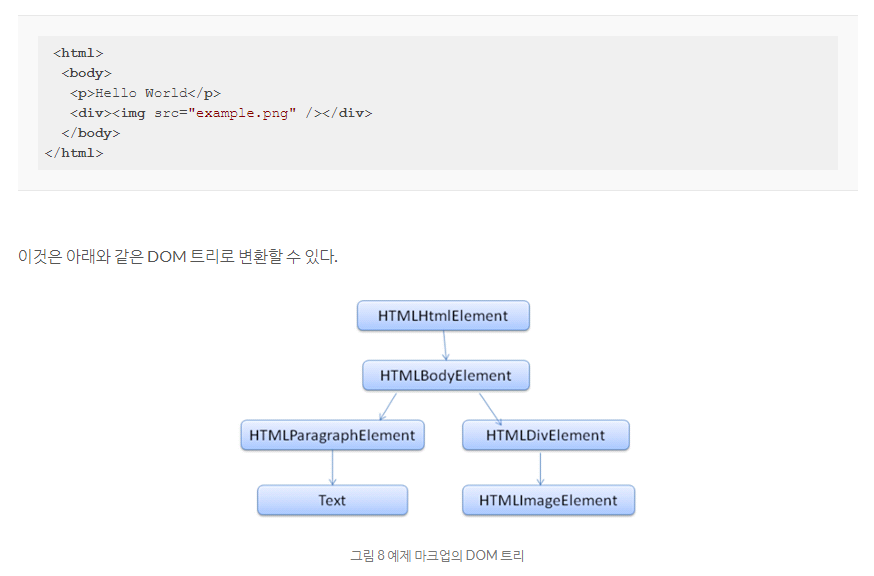

DOM (Document Object Model)
DOM은 문서 객체 모델의 준말이다. DOM은 HTML 문서의 객체표현이고 자바스크립트, CSS같은 언어들이 DOM구조에 접근하여 커스텀 할 수 있게 연결 부분 역할을 갖는다.
HTML에만 국한된 것이 아니라 XML 역시 DOM으로 표현해서 사용할 수 있다. DOM도 W3C에 의해 명세가 정해져있다.
DOM은 마크업과 1:1의 관계를 맺는 것을 위에 그림을 보고 알 수 있다.

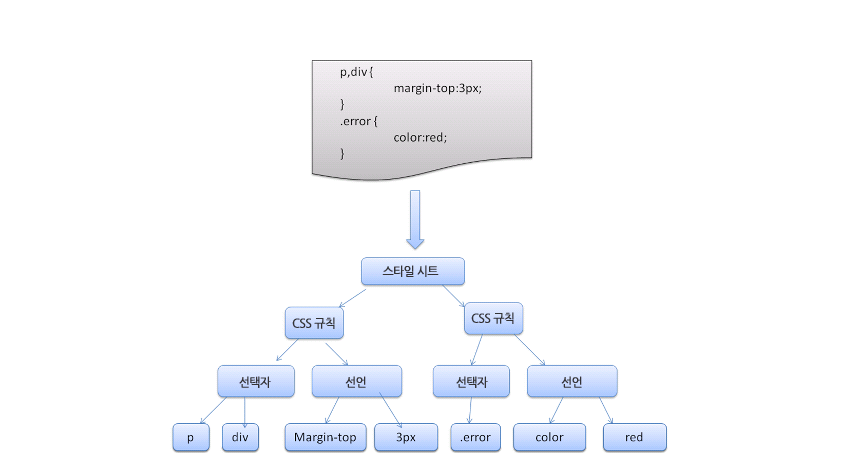

웹킷 CSS 파서
CSS파일은 스타일시트 객체로 파싱되고 각 객체는 CSS규칙을 포함한다.
이미지를 보면 왼쪽트리에 선택자가 들어가고 오른쪽 트리엔 선언문이 들어간다.

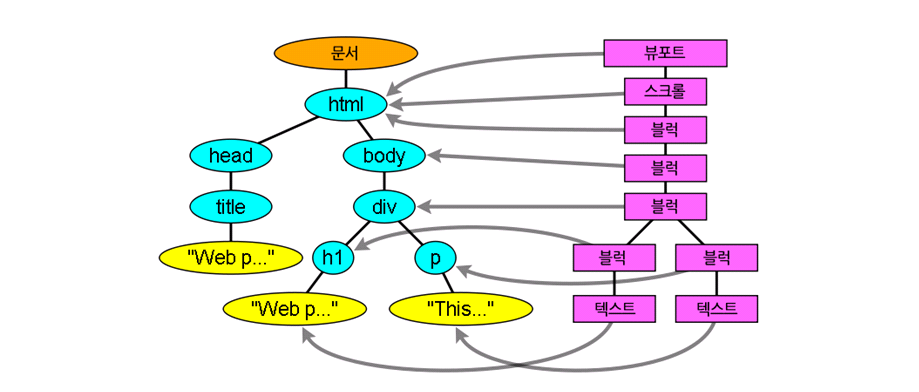

DOM트리와 렌더트리의 관계
위 그림처럼 렌더트리가 구성된다 할 수 있다.
블럭은 어떤 영역을 가지는 벽돌과 같은 것이라고 생각하면 되는데 얘는 블록이야~ 이런식으로 디스플레이 정보를 표현해주는 것이다.

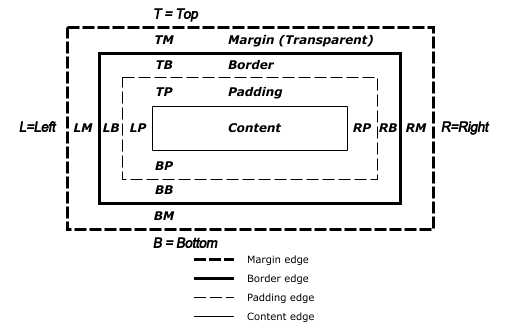

CSS Box model
CSS 박스모델은 문서 트리에 있는 요소를 위해 생성되고 시각적 서식 모델에 따라 배치된 사각형 박스를 설명한다. 박스엔 content, padding, border, margin이 있다.
각 노드는 이런 상자를 0개에서 n개 생성한다.
